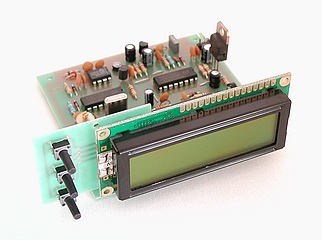

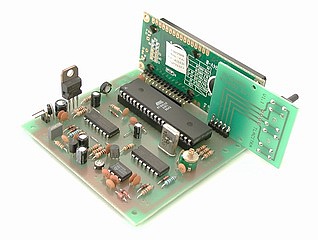

Verze s LCD displejem má výhodu v nízké spotřebě a možnosti programování. Komfortní verze, která vyhoví i i značně náročným uživatelům. Konstrukce se vyznačuje velkou jednoduchostí. K ovládání slouží 3 tlačítka s významem Funkce +, Funkce - a Rozsah. Přepínání vstupů je elektronické. Čítač má 3 vstupy a na displeji se zobrazuje který vstup je aktivní pro danou funkci. Informace o zvolené funkci se na displeji zobrazí vždy na chvíli po stisku tlačítka . U verze s dvouřádkovým displejem horní řádek trvale zobrazuje název funkce a spodní měřenou hodnotu.

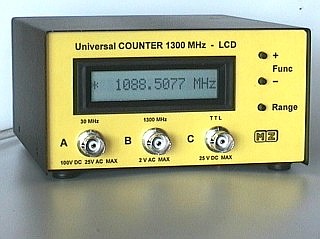

Na obrázcích je příklad zástavby do krabičky.

• Vstup A : kmitočty 20 MHz -1300 MHz, 4 rozsahy , rozlišení 10kHz, 1kHz, 100 Hz, 10Hz, citlivost < 50mV / 50ohm
• Vstup B : kmitočty 5 Hz - 30 MHz, 4 rozsahy, rozlišení 100Hz, 10Hz, 1Hz, 0.1 Hz, citlivost <100 mV / 1Mohm
• Stupnice - možnost korekce mezifrekvenčního kmitočtu
• Mf. kmitočty : 15 libovolných kmitočtů až do 1000 MHz - krok 10Hz, všechny kmitočty s možností +/-, lze je jednoduše nastavovat pomocí tlačítek
• Korekce šířky pásma filtru +/- pro SSB přijímače, hodnota libovolná jako u mf.
• Pro speciální přijímače měření VFO i BFO současně
• Zobrazení TV kanálu ( i kabelové a hyperband ) a odchylky na 0.01 MHz
• Externí předděliče - rozšíření rozsahu až do 30 GHz, volby 1:8 až 1:1024 vstup A, 1:2 až 1:16 vstup B ( 1.05.07 ) Změna !
• Prostý čítač impulsů s předvolbou, log. signál výstup dosažení předvolby - max. 50 kHz
• Vstup C : měření šířky impulsu v log. "L", "H", perioda , 2 rozsahy, rozlišeni 1ms, 1 ms ; vstup TTL / 1Mohm
• Měření velmi nízkých kmitočtů - výpočtem z periody rozsah 0.001Hz až 100 Hz
• Otáčkoměr : max.1 - 100000 ot/m, volitelný dělitel 1 - 6, rozlišení min. 0.1% v celém rozsahu !
• Stopky : max. 24 hod, rozlišení 0.01s, ovládání vnějším log. signálem
• Měření teploty ( -30^oC až +120^oC ,rozlišení 0,1^oC, není nutná kalibrace, čidlo SMT160-30 )
• Možnost nastavení stavu po zapnutí

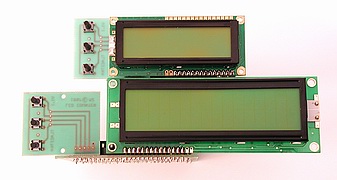

• Verze programu pro dvouřádkový displej
• Napájení : 7 - 12V, 17 - 45 mA, podle typu měření ( podsvícení plus cca. 150 mA )
• Rozměry : 100 x 64 x 39 mm ( modul s normálním displejem )

• Obousměrná komunikace s čítačem, možnost ovládání všech funkcí i zpětný přenos naměřených hodnot do nadřízeného zařízení. Rychlost 9,6 Kb.
• Přidána funkce časového spínače. Doba sepnutí je nastavitelná do 60 hodin po 1 sekundě.
• Prostý čítač doplněn o násobitel. Jeden impuls může mít hodnotu v rozsahu od 0,001 do 9999,999.
• Měření teploty doplněno o funkci termostatu. Lze nastavit žádanou teplotu v rozsahu -30,0 ^oC až +120,0 ^oC. Hystereze mezi zapnutím a vypnutím může být od 0 ^oC do 100,0 ^oC.
• Dplněna funkce statistiky. U všech funkcí lze zobrazit nejnižší, nejvyšší změřenou hodnotu a počet měření.
• Možnost připojení externího obvodu reálného času (RTC8563) a tím funkce hodin a datumu. Údaj o datumu a času lze u dvouřádkové verze zobrazovat současně s měřenou hodnotou na prvním řádku.
• Doplněn výstup signálu pro akustickou signalizaci stisku tlačítka.

Ovládací program pro čítač
Program pro ovládání čítače z W9x vytvořil Miroslav Šmíd. Program si můžete stáhnout zde ( 289 kb ). Podívat se na domácí stránky autora můžete zde. Program má drobná omezení , která v plné verzi programu nejsou. S otázkami ohledně úprav a funkcí tohoto programu se obracejte prosím na autora.

Měření indukčností a kapacit

• Kapacity : 0,1pF až 1,5 uF ( ne elektrolytické )
• Indukčnosti : 0,01 uH až 100 mH
• Automatické přepínání rozsahů
• Rychlost měření : 1 s
• Žádné ovládací prvky na doplňku
• Není třeba vybíraný kalibrační kondenzátor - kalibrace se provádí programově
• Od verze 3.21 a 4.21 doplněno měření velkých indukčností metodou dvojí kalibrace, měří i vl. kapacitu cívky

UPOZORNĚNÍ - Doplněk pro měření L a C lze použít pouze s tímto čítačem LCD a programovým vybavením verze 3.1 nebo 4.1 a vyšší. S žádným jiným přístrojem nepracuje. Hlavní částí přístroje je složitý program, který vyhodnocuje kmitočet z měřícího přípravku !!!!

Aktuální rozšířená verze programu má číslo 3.21 a 4.21. Rozšíření rozsahů předděličů, měření velkých indukčností.
